Air shower là gì?

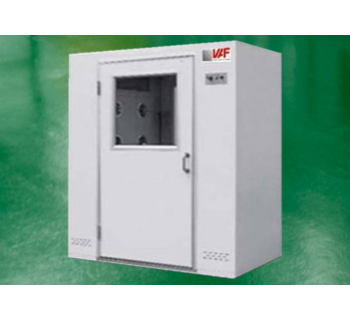

- Air Shower : là thiết bị dùng để thổi sạch bụi bẩn trên người hoặc đồ vật khi di chuyển vào phòng sạch.
- Air Shower : là thiết bị dùng để thổi sạch bụi bẩn trên người hoặc đồ vật khi di chuyển vào phòng sạch.
- Nguyên tắc hoạt động : Khi có người di chuyển vào trong Air Shower, hệ thống sẽ được khởi động nhờ sensor cảm ứng, khí sạch sẽ được thổi ra thông qua các vòi phun gắn trên vách (nozzle). Sau thời gian thổi khí được cài đặt trước, cửa phía sau có thể mở ra cho người công nhân đi vào làm việc.
- Có thể làm bằng tôn tráng kẽm, tôn sơn tĩnh điện hoặc Inox.
- Tùy thuộc vào số lượng người đi vào trong 1 thời điểm sẽ có loại Air Shower với kích thước và tiêu chuẩn tương ứng. Có thể có loại không cần dừng lại mà đi qua liên tục (tunnel model).
- Sử dụng trong các ứng dụng phòng sạch như: sản xuất thuốc tân dược, linh kiện điện tử, linh kiện bán dẫn, phòng thí nghiệm…
- Có thể có loại 1 chiều và 2 chiều (chiều di chuyển của người công nhân).
- ĐẶC TÍNH CẤU TRÚC

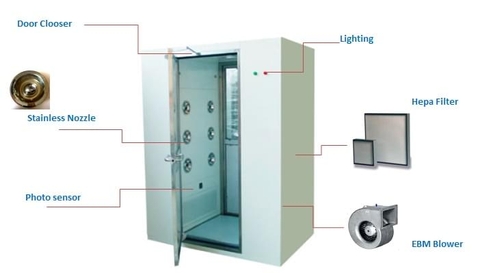

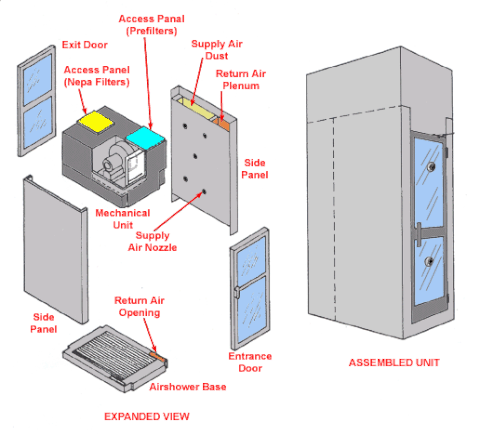

- Thân tủ được làm bằng những tấm thép mạ kẽm chống gỉ rất chắc chắn. Những tấm thép này có lớp sơn phủ chống mài mòn màu trắng xám. Các ống phun khí làm bằng thép không gỉ có thể điều chỉnh hướng được, rất bền, với lớp mạ kẽm bên ngòai tăng thêm độ bảo vệ khỏi mài mòn so với chất liệu thép thông thường. Cửa có khung nhôm bền, chịu nặng với lớp kính trong suốt. Cửa có trang bị đèn báo hiệu. Sàn tủ làm bằng thép không gỉ chống ăn mòn, rất dễ dàng lau chùi. Cửa có khóa bằng nam châm điện từ tiêu chuẩn công nghiệp không có bộ phận nào di chuyển, do đó không sợ rơi. Nút bấm dừng khẩn cấp được gắn ở cả hai bên buồng tủ giúp cho tất cả các cửa có thể được mở ngay lập tức. Công tắc cầu chì tiện lợi được đặt bên trong khoang tủ, cho phép sự ngắt điện nhanh chóng và tất cả các cửa sẽ được mở ngay lập tức. Đèn tín hiệu được đặt ở hai bên ngòai của tủ để điều chỉnh số lượng người vào và ra khỏi phòng sạch. Máy khuyếch tán đảm bảo ánh đèn là đồng đều và như nhau tại mọi điểm bên trong tủ. Máy hút ly tâm được bôi trơn vĩnh viễn dùng kết hợp với vòi phun bằng thép không gỉ. Sự kết hợp này giúp dòng khí phun ra với vận tốc cao, tăng khả năng đẩy lùi các hạt bụi bám trên quần áo người sử dụng. Cầu chì dòng điện có thể được reset lại cho cả mạch điện của máy hút và bảng điện để đảm bảo an tòan về điện hơn nữa. Tất cả các thiết bị điện được công nhận bởi UL.
- BỘ PHẬN THANH LỌC
- Khí nhiễm khuẩn được lọc qua lớp lọc thứ hai và tấm lọc HEPA với hiệu năng 99.99% trong việc lọai trừ các hạt tử 0.3 microns. Tấm lọc thô bỏ đi sau một lần dùng có thể giữ lại 85% các chất bẩn tăng tuổi thọ của tấm lọc chính.
- TÍNH NĂNG HỌAT ĐỘNG
- Dựa vào chế độ làm việc, đèn tín hiệu tại các cửa sẽ chuyển màu đỏ hoặc xanh tùy theo sự cho phép ra vào buồng tủ dựa tại các chặng khác nhau của quá trình tắm khí. Đèn tín hiệu màu đỏ sẽ không cho phép người sử dụng mở cửa cũng như vào/ ra khỏi buồng tủ trong khi đó tín hiệu xanh thì ngược lại. Ngòai việc đựơc điều chỉnh chế độ họat động của tủ, người sử dụng còn có thể chỉnh được thời gian để máy đẩy hết khí ra ngòai trước khi sử dụng.
- Hệ thống khóa liên động tránh hai cửa sẽ mở cùng lúc, do đó buồng tủ luôn luôn duy trì đựơc khí sạch. Khi buồng khí không được dùng đến, tủ sẽ tự động chuyển qua chế độ standby. Trong suốt chế độ này, máy hút sẽ chạy với tốc độ chậm hơn với năng lượng tiêu hao ít nhất mà độ sạch vẫn được duy trì. Đèn tủ sẽ được tắt đi nếu người sử dụng chọn chế độ tiết kiệm năng lượng. Khỏang thời gian để tủ chuyển sang chế độ này là gọi là khỏang thời gian reset. Người sử dụng có thể lựa chọn từ 5 giây cho đến 1 phút. Người sử dụng có thể thay chức năng của cửa bên bẩn và bên sạch mà không cần cài lại chương trình cũng như mắc lại dây điện cho cửa. Chức năng điều chỉnh các lựa chọn mặc định cho phép người sử dụng điều chỉnh khỏang thời gian tắm khí, thời gian tiền tắm khí và khỏang thời gian reset đến giá trị mặc định. Chức năng này còn cho phép bật chế độ tiết kiệm năng lượng. Nhưng vì lí do an tòan, chế độ họat động của buồng tủ không thay đổi khi reset hoặc khi mất điện. Các chức năng điều chỉnh nêu trên có thể dễ dàng sử dụng bằng cách vào “menu”. Để tránh không cho những người không có thẩm quyền sử dụng tủ cũng như thay đổi các thông số, người quản lí nên cài mã số Admin vào. Để tăng độ an tòan, AS có chức năng rà soát được các họat động không đúng cách. Màn hình LCD sẽ hiển thị các lỗi sai khi độ sạch hay độ an tòan trong tủ bị suy giảm. Màn hình này cũng sẽ hiển thị đồng hồ đếm ngược thời gian tắm khí. Một điểm hấp dẫn của AS nằm ở chỗ tủ có rất nhiều lựa chọn mà người sử dụng có thể dùng cũng như bớt phụ thuộc vào người các kỹ sư chuyên môn. Các lựa chọn này cũng rất dễ điều chỉnh tùy theo í người sử dụng với giao diện rất dễ hiểu. Người sử dụng sẽ thấy các thông báo hướng dẫn trên màn hình cũng như các tín hiệu đèn đặt ở cửa.
